高度な3DｰCADモデリング技術で、使い勝手の良い３DCADデータを提供
坂本設計技術開発研究所は、自動車プレス金型設計で培ったノウハウを活かし、３DｰCADモデリングに関するあらゆるニーズにお応えいたします。
紙図面や２DCADデータを３DｰCADモデリングデータ化。
頭の中のイメージやイラストから３DｰCADモデリングデータを作成。
解析、NC加工、金型製作、３Dプリントなど、３Dデータの使用用途に合わせて最適な３DｰCADモデリングデータを提供します。
3DｰCADモデリングとは
2Dと3Dの違い
2D（2 Dimension）は2つの寸法、つまり、横『X』と縦『Y』しかない平面の世界（2次元：空間の次元が2であること）です。 紙に描いた図や絵などはすべて2Dに分類されます。 一方、3D（3 Dimension）は3つの寸法で、3つの次元で表された空間です。 横『ｘ』・縦『Y』・高さ（奥行き）『Z』のある世界で、私達が生活しているこの世界はもちろん3Dですし、メタバース（インターネット上に構築された仮想空間）も3Dです。
先に書いた、紙に描いた図や絵などはすべて2Dに分類されますが、厚みを持つ紙は3Dです。
2Dイラストと2D図面の違い
2Dイラストと2D図面、どちらも2Dですが違いは何でしょうか。
2Dイラストには絵による表情がありますが、2D図面には表情は無くなんとなく無機質感を覚えます。
2Dイラストには寸法による拘束が無く、そのものの立体像（前後左右から見た形状）の辻褄が合いにくい。しかし、2D図面には寸法による拘束があり、そのもの3D形状や大きさなどが分かります。
3DのCGとCADの違い
3Dモデルには「3DCG」と「3DCAD」がありますが、違いをご存じですか？
「3DCG」は映像やゲーム、キャラクターなど画面上での3D形状です。
「3DCAD」は画面上で寸法による拘束を持たせているため、3DプリンターやNC切削加工機で立体物として出力できる3D形状です。
「3DCG」のキャラクターなどをフィギア（立体造形物）にする場合は、「3DCAD」化をする必要があります。

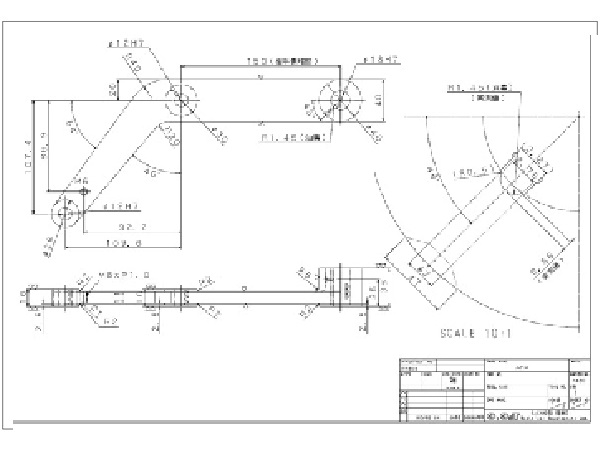

2D図面と3D-CADモデリング
2D図面と3D-CADモデリングはどちらも寸法による拘束があり、立体造形物を製作することが可能です。
ところが、曲線的な複雑な形状の場合、2D図面で表現するのは困難であり、2D図面から形状を読み取る作業において、製作担当者間での認識のミスを生じることがあります。
しかし、3D-CADモデリングでは、PC画面の仮想空間上に立体造形物を作成するため、形状確認が容易で認識のミスが発生しません。
そして、2D図面では2次元加工は可能で、3次元加工をするためには3D-CADモデリングデータが必要です。
サービス
坂本設計技術開発研究所の３Dモデリング技術で提供できるサービスについて
- ２Dデータをもとに３DCADモデリングデータの作成
- ３DCADデータをもとに２D図面の作成
- スキャンデータ（STL）を３DCADモデリングデータ（IGES,STEP,Parasolid(x_t,x_b)など)に変換
- イメージやスケッチから３DCADモデリングデータを作成
- 過去の紙図面から、２DCADデータ,３DCADモデリングデータを作成
- 現物から2DCADデータ,３DCADモデリングデータを作成（リバースエンジニアリングについてはこちら）
- 3Dスキャンデータと設計データの比較検査（3Dスキャン・測定についてはこちら）
- ３DCADモデリングデータを基にNCデータを作成し、模型を加工（NCデータ作成・NC加工についてはこちら）
活用事例
古い紙図面から３DCADモデリングデータを作成
プロペラを紙図面から３Dデータ化した例
さらに、３DCADモデリングデータを基にNCデータを作成し、発泡スチロールで模型を製作しました。
スキャンデータを３DCADモデリングデータに変換
スキャンしたデータは点群のデータで、CAD上で編集することはできません。面を構成し、3DCADモデリングデータ化して初めてCADソフトでの編集が可能となります。3DCADモデリングデータ化することで、設計変更や各寸法の割り出し、２D図面化など幅広く活用できるようになります。

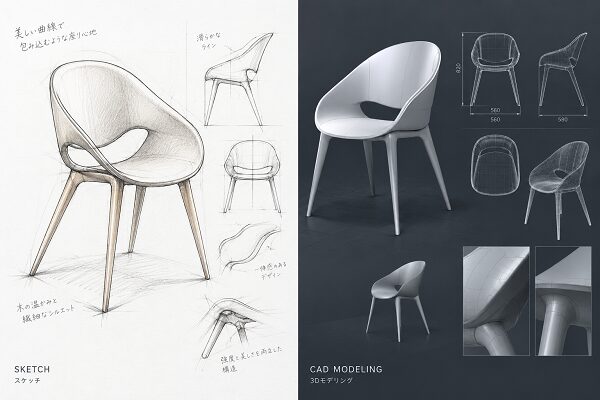

イラストから3DCADモデリングデータを作成
イラストの輪郭をトレースし、各部に寸法情報を与え、3DCADモデリングデータを作成していきます。
３DCADモデリングデータを作成できれば、３DプリントやNC加工で模型を製作することが可能です。３DCADモデリングデータを拡大・縮小して、店舗に設置する立体オブジェの造形や、立体キャラクターグッズの製作など、活用幅が広がります。
現物から2D図面化(リバースエンジニアリング）
現物を3Dスキャンし、スキャンデータから2D図面を作成します。図面が残っていない古い製品や、職人さんの手加工が入った木型や金型の数値化や、
ハンドメイド製品の量産化等に活用できます。
3Dモデリングの流れ
